Ekstruzija yra labiausiai paplitusi plastiko apdirbimo technologija, taip pat ankstesnis pūtimo formavimo metodas.Tinka PE, PP, PVC, termoplastinių inžinerinių plastikų, termoplastinių elastomerų ir kitų polimerų bei įvairių mišinių liejimui., Šiame straipsnyje dalijamasi technine ekstruzinio plastiko terminija, o turinys skirtas jūsų draugams.

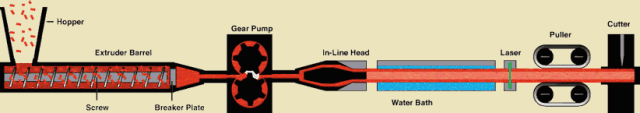

Apdorojant plastiką ekstruzinis liejimas taip pat vadinamas ekstruziniu liejimu.Apdorojant ne guminius ekstruderius, jis išspaudžiamas hidrauliniu slėgiu ant pačios formos.Tai apdirbimo būdas, kai medžiagos praeina per veiksmą tarp ekstruderio cilindro ir sraigto, kai yra plastifikuojamos karščio, yra stumiamos į priekį sraigto ir nuolat praeina pro galvutę, kad būtų pagaminti įvairūs skerspjūvio gaminiai arba pusiau gaminiai. -Produktai.

01 Plastikinė ekstruzinė forma

Plastikiniai ekstruzijos įrankiai: plastiko ekstruzijos formavimo procese, forma, skirta nuolatiniam plastikinių dalių (gaminių) liejimui.

Profilio ekstruzijos įrankiai: ekstruzijos formavimo procesas naudojamas plastikinėms profiliuotoms medžiagoms formuoti.

vamzdžių ekstruzijos įrankiai: ekstruzijos formavimo procesas naudojamas plastikiniams vamzdžiams formuoti.

lakštų ekstruzijos įrankiai: ekstruzijos formavimo procesas naudojamas plastikiniam lakštui formuoti.

skydo ekstruzijos įrankiai: ekstruzijos formavimo procesas naudojamas plastikiniam lakštui formuoti.

koekstruzijos įrankiai: forma, kuri naudoja du ar daugiau ekstruderių, kad suformuotų tą pačią plastikinę dalį.

priekinis koekstruzijos įrankis (FCE): koekstruzijos štampa su koekstruzijos bėgeliais, įdėtais į štampą.

Įrankiai po koekstruzijos (PCE): koekstruzijos bėgelis įdedamas į koekstruzijos štampą už formavimo įrenginio.

kelių gijų ekstruzijos įrankiai: toje pačioje formoje suformuojamos dvi ar daugiau plastikinių ekstruzijos formų.

Paviršiaus įspaudimo ekstruzijos įrankiai: ekstruzijos formavimo procesas naudojamas formuojant formą su raštuotomis plastikinėmis dalimis išoriniame paviršiuje.

Mažo putplasčio ekstruzijos įrankiai: ekstruzijos formavimo procesas naudojamas plastikinėms dalims formuoti, kai putojimo santykis yra mažesnis nei 1,3–2,5.

laisvo putplasčio ekstruzijos įrankiai: ekstruzijos formavimas ir laisvo putojimo procesas naudojami putplasčio plastiko dalims formuoti.

Kieto paviršiaus putplasčio ekstruzijos įrankiai: naudojamas ekstruzijos formavimas ir kontroliuojamas putojimo procesas, o liejimo paviršiuje yra forma su odos sluoksniu putplasčio plastiko dalimi.

koekstruzijos įrankiai: ekstruzijos formavimo procesas naudojamas plastikiniams ir neplastikiniams gaminiams sujungti į gaminio formą toje pačioje formoje.

Medienos plastiko kompozitų (WPC) ekstruzijos įrankiai: ekstruzijos formavimo procesas naudojamas gaminiui suformuoti toje pačioje formoje, sumaišius plastiką ir augalų miltelius.

02Ekstruzijos štampų dalys

Štampas: Jis sumontuotas prie ekstruderio išėjimo, kad toliau kaitintų ir plastifikuotų ekstruderio tiekiamą plastiką, kad būtų išspaustas plastikinis sluoksnis.

Kalibratorius: įtaisas, skirtas aušinti ir formuoti plastikinį sluoksnį, išspaustą iš štampo.

Vandens bakas: prietaisas, kuris naudoja aušinimo vandenį, kad toliau vėsintų ir formuotų plastikines dalis.

03 Ekstruderio dalys

Vietos nustatymo įvorė: dalis, kuri atlieka padėties nustatymo vaidmenį jungtyje tarp štampo ir ekstruderio.

Pertraukiklio plokštė: akyta dalis, kuri stabilizuoja medžiagos srautą prie štampavimo bėgelio įėjimo.

Kaklas, adapteris: štampo padavimo gale jis yra sujungtas su ekstruderiu ir veikia kaip pereinamoji bėgio dalis.

Spiderplate: fiksuotos šerdies arba padalintos kūgio dalys.

Csuspaudimo plokštė: dalis, kuri suspaudžia medžiagos srautą.

išankstinė plokštė: Preliminarus plastikinių sluoksnių dalių formavimas.

Lir plokštelė: štampėlio išleidimo gale suformuojama galutinė plastikinė pariso dalis.

Torpeda: kūginės dalys, kurios preliminariai nukreipia medžiagas srauto kanale.

 Mandrel: dalis, kuri sudaro vidinę plastiko ertmę.

Insert: iš dalies suformuotos dalys, įterptos į pagrindinę dalį.

Dangtis: Dydžio formavimo formos viršuje yra pagrindinės vakuuminės kameros dalys.

Viršutinis bėgelis: dalys, esančios formuojamos plastikinės dalies viršutiniame paviršiuje formavimo formoje.

Side bėgelis: dalis, esanti formuojamos plastikinės dalies šoniniame paviršiuje formavimo formoje.

Botomrail: dalis, esanti formuojamos plastikinės dalies apatiniame paviršiuje formavimo formoje.

Pagrindo plokštė: atraminė formavimo formos dalis arba vandens bako dugnas.

Pakartotinė plokštė: dalis, prijungta prie pagalbinės ekstruzijos mašinos darbo stalo formavimo štampėlio arba vandens rezervuaro apačioje.

Talpyklos plokštė: suformuotos plastikinės dalys vandens bakelyje.

Koekstruzijos jungiamasis adapteris: Prijunkite formą ir koekstruzijos mašinos dalis.

04 Ekstruzijos formos dizaino elementai

Srauto kanalas: kanalas, kuriuo išlydytas plastikas teka štampelyje.

Extendingangle: kampas tarp išsiplėtimo paviršiaus generatoriaus bėgyje ir ekstruzijos ertmės ašies.

Csuspaudimas: įtrauktas kampas tarp suspaudimo paviršiaus generatoriaus bėgelyje ir ekstruzijos ertmės ašies.

Compressrate: bėgio skerspjūvio ploto prie atraminės plokštės ir bėgelio skerspjūvio ploto prie formavimo plokštės santykis.

Sausumos zona: Bėgimo trasoje formavimo ir formavimo atkarpos yra tiesios.

Išankstinis nusileidimas: bėgio tarpas prie iš anksto suformuotos plokštės.

Lir: bėgio tarpas prie formavimo plokštės.

Vakuuminis kambarys: stingimo formoje ant nesusidarančio paviršiaus atidaroma vakuuminė kamera.

Vakuumas: šablono liejimo paviršiuje atsidarė oro griovelis.

Vacuumhole: skylės kanalas dydžio formavimo formos vakuuminėje sistemoje.

Coolingchannel: aušinimo terpės pratekėjimas štampavimo arba dydžio nustatymo formoje.

Calibratoriaus ertmė: formavimo ertmė, kurioje formavimo forma ir formavimo blokas liečiasi su plastikine dalimi, kad būtų aušinama ir formuojama.

AKalibratoriaus ertmės xis: geometrinė formos ertmės vidurio linija.

Haul-off greitis: ekstruzinio plastiko dalies ilgis per laiko vienetą.
